接地線的組成作用和使用方法，全面了解接地線

2017年05月17日

接地線的組成有哪些？

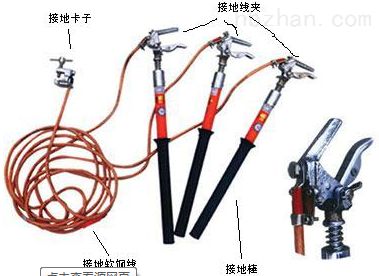

接地線（攜帶型接地線及接地短路裝置）包括短路元件（導線端線夾和多股軟銅線）、絕緣元件（接地操作桿）和接地元件（接地端線夾臨時接地極）等部件組成，如下圖：

接地線結構圖

    接地線的作用是什么？
    電氣設備和電力線路停電檢修時，為確保作業人員的安全，要采取保證安全的技術措施，即在全部停電或部分停電的電氣設備向可能來電的各測狀裝接地線，即人工將已接地的接地線連接到電氣設備上，其作用是使工作地點處于“地電位”的保護之中，同時還可以防止剩余電荷和感應電荷對人體的傷害；發生誤送電時，能使保護動作，迅速切斷電源，防止意外來電所產生的危險電壓和電弧。
若斷路器檢修時，除斷開該斷路器兩側隔離開關外，還應在斷路器兩側掛接地線各一組，同樣在線路上停電檢修作業時也應裝設接地線，將可能來電的兩側三相短路接地，保護工作人員免遭觸電傷害。
    短路接地線的種類及使用方法
    攜帶短路接地線是用于防止設備、線路突然來電，消除感應電壓，放盡剩余電荷的臨時接地裝置，有組合式和分相式兩類。
    （1）組合式接地線，由于電壓等級不同，線夾數量、接地線長短也不相同。由導線端線夾、操作桿、短路線、接地線及接地端線夾或接地極組成一套接地線，使用應先驗電，確認已停電后將接地端線夾緊固在接地極上，將導線端線夾分別掛在導線上卡緊，拆除時應先拆除導線端線夾，后拆除接地端線夾。
    （2）分相式接地線，每套三組，每組由導線端線夾、段路線和接地端線夾連成一體。使用時分組進行操作，應先驗電，確認已停電后，首先將接地端線夾緊固在接地極上（或鐵塔上），然后按停電線路電壓等級，選定操作桿，將導線端線夾掛在導線上卡緊。工作完畢，應先拆除導線端線夾，后拆接地端線夾。
    以上是金能電力從接電線的結構組成、具體作用和使用方法三方面為您介紹接地線的各項屬性信息，點擊接地線進入接地線欄目，了解更多接地線的規格、價格、圖片信息。
